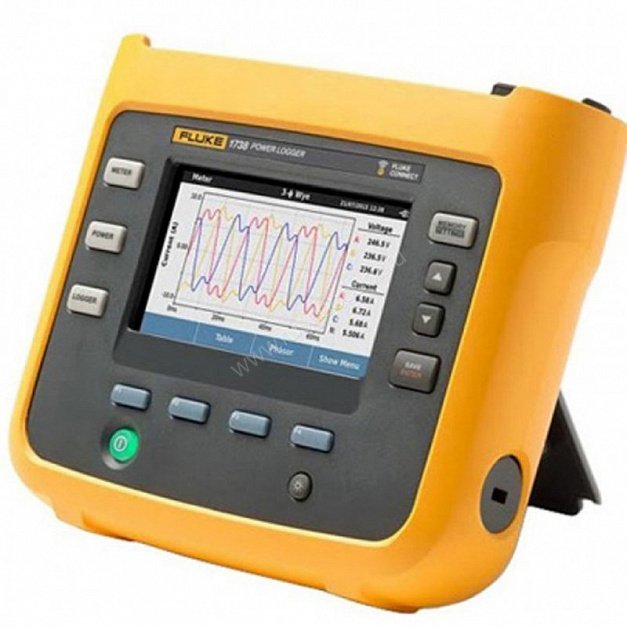

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1736
Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.
Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера.
Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.
Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV / 1000 В CAT III для использования на технологическом входе и ниже по потоку.
Измерение всех трех фаз и нейтрали: С 4 гибкими токоизмерительными датчиками в комплекте.
Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
Прикладное программное обеспечение Energy Analyze Plus: Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.
| Параметр |
Диапазон |
Разрешение | Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) |
||
| Напряжение |
1000 В |
0,1 В | ± (0,2 % + 0,01 %) |
||
| Ток: прямой ввод | i17xx-flex 1500 12" |
150 А |
0,1 В | ± (1 % + 0,02 %) |
|
| 1500 А |
1 А |
||||
| i17xx-flex 3000 24" |
300 А |
1 А | ± (1 % + 0,03 %) |
||
| 3000 А |
10 А |
||||
| i17xx-flex 6000 36" |
600 А |
1 А | ± (1,5 % + 0,03 %) |
||
| 6000 А |
10 А |
||||
| Клещи i40s-EL |
4 А |
1 мА | ± (0,7 % + 0,02 %) |
||
| 20 А |
10 мА |
||||
| Частота |
От 42,.5 до 69 Гц |
0,01 В | ± (0,1 %) |
||
| Вспомогательный вход |
±10 В постоянного тока |
0,1 мВ | ± (0,2 % + 0,02 %) |
||
| Мин./макс. напряжение |
1000 В |
0,1 В | ± (1 % + 0,1 %) |
||
| Ток мин./макс. |
Определяется дополнительным оборудованием |
Определяется дополнительным оборудованием | ± (5 % + 0,2 %) |
||
| коэффициент гармоник по напряжению |
1000% |
0.10% | ±0,5 |
||
| коэффициент гармоник тока |
1000% |
0.10% | ±0,5 |
||
| Гармоники напряжения с 2 по 50 | 1000 В | 0,1 В | ≥ 10 В: ±5 % показаний |
||
| < 10 В: ±0,5 В |
|||||
| Гармоники тока с 2 по 50 | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ≥ 3 % диапазона тока: ±5 % показаний |
||
| ≥ 3 % диапазона тока: ±0,15 % показаний |
|||||
| Несимметрия |
100% |
0.1% | ±0,2 |
||
| Основная неопределенность ± (% от показаний + % диапазона)¹ |
|||||
| Параметр | Величина влияния |
iFlex1500-12 |
iFlex3000-24 |
iFlex6000-36 |
i40S-EL |
| 150/1500 A |
300/3000 A |
600/6000 A |
4/40 A |
||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Ea |
|||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Eap |
|||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности |
|||
| Реактивная энергия Er |
|||||
| Коэффициент мощности PF | - | ±0,025 |
|||
| Коэффициент реактивной мощности |
|||||
| DBF/cosϕ |
|||||
| Дополнительная неопределенность в % диапазона¹ |
В P-N>250 В |
0.02% |
0.02% |
0.02% |
0.02% |
| ¹Диапазон = 1000 В x Iдиапазон Эталонные условия:
Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C |
|||||
