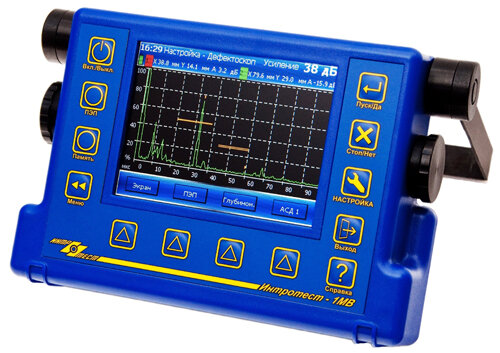

Дефектоскоп ИНТРОТЕСТ-1МВ в Новосибирске

Диапазон зоны контроля (для продольной волны в стали), мм, не менее

6 - 6000

Диапазон развертки, мкс

2 - 2000

Амплитуда зондирующего импульса Uг, В,

50 - 300

Диапазон регулировки длительности зондирующего импульса, нс,

50 - 325

Полоса пропускания приемника, МГц, не менее

0,6 - 20

Полоса пропускания приемника в диапазонах частот, МГц, не менее

0,6 - 2

1,3 - 3,8

2,5 - 7,5

7 - 20

Динамический диапазон временной регулировки чувствительности (ВРЧ), дБ, не менее

80

Память

А-сканы с параметрами сигнала в стробе, комплекты настроек дефектоскопа, параметрв ПЭП

Режим стоп-кадр

Заморозка А-скана

Автоматическая сигнализация дефектов

Два независимых строба, световая индикация

Характеристики цифрового толщиномера:

Способы измерения:

Измеряемые величины:

по пику, по фронту, по переходу через «0»

координаты X, Y; толщина; интервал между двумя сигналами; координаты X, Y при контроле однократно отраженным лучом с учетом толщины стенки.

Дискретность при измерении расстояний, мм:

в режиме дефектоскопа

в режиме толщиномера

0,1

0,01

Предел допускаемой основной абсолютной погрешности измерения координат дефекта Dх, мм, не более

± (0,5 + 0,01×x),

где х - значение измеряемой координаты, мм

Предел допускаемой основной абсолютной погрешности измерения толщины DL, мм, не более в диапазонах толщин L, мм

0,5 - 5

5,01 - 300

± (0,03 + 0,01×L)

± (0,05 + 0,01×L)

Характеристики экрана

Цветной, LSD, с LED подсветкой, 5,5 дюймов

Связь с компьютером

USB, Передача результатов контроля из памяти дефектоскопа в компьютер, печать протокола контроля

Передача данных из компьютера в дефектоскоп

Питание

От сети ~ 220 В или от аккумулятора

Температурные пределы эксплуатации дефектоскопа

- 15°С ÷ 40 °С

Габаритные размеры, мм

Масса (с аккумулятором), кг

250х170х60

1,5

Преобразователи

По заказу комплектуется преобразователями

Базовый комплект поставки

- дефектоскоп с блоком аккумуляторным

- преобразователи, 4 шт. (по заказу)

- кабель для подключения преобразователя, 2 шт. (по заказу)

- блок питания 220 В - 1 шт.
