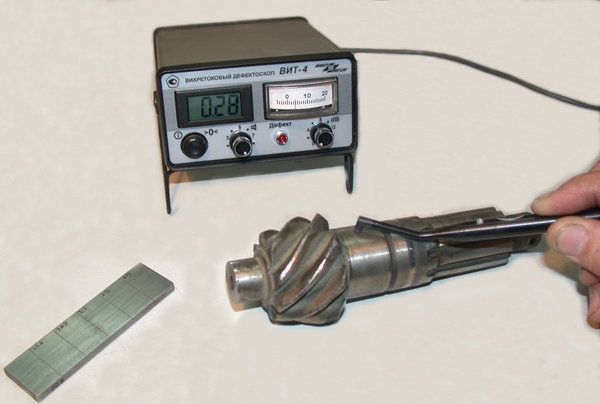

Дефектоскоп вихретоковый ВИТ-4 в Новосибирске

ВИТ-4 может применяться для обнаружения дефектов сплошности (трещин, волосовин, закатов и т.п.), имеющих выход на поверхность, а также для обнаружения дефектов на плоских и криволинейных поверхностях, как с чистовой обработкой, так и с большой шероховатостью, а также под слоем неметаллического покрытия.

Технические характеристики

1. Порог чувствительности:
минимальная глубина обнаруживаемых на поверхности без покрытия трещин длиной не менее 5 мм при шероховатости поверхности Ra до 3,2 мкм, мм 0.2
Примечание: Надежное обнаружение трещин предполагает отклонение стрелки не менее, чем на 4 дел. шкалы и обязательное срабатывание световой индикации.
2. Диапазон измерений глубины поверхностных дефектов
типа прорези, мм от 0.2 до 2.0
3. Пределы допускаемой абсолютной погрешности измерений глубины H поверхностных дефектов типа прорези, мм ±(0.3×Н + 0.05)
4. Габаритные размеры дефектоскопа, мм, не более 150х115х60
5. Масса дефектоскопа с преобразователем и
с элементом питания, кг, не более 0.55
6. Рабочее напряжение питания дефектоскопа, В от 6 до 9
7. Потребляемый ток, мА, не более 20
8. Средняя наработка на отказ, ч, не менее 5000

Контрольные образцы КО-Ст, входящие в комплект поставки дефектоскопа, имеют следующие технические характеристики:
1. Номинальные значения и предельные отклонения глубины искусственных дефектов, мм
1 дефект (0,2 + 0,1)
2 дефект (0,5 + 0,2)
3 дефект (1,0 + 0,3)
4 дефект (2,0 + 0,4)
5 дефект (4,0 + 0,5)
Действительное значение глубины каждого искусственного дефекта нанесено на поверхности образца.
2. Ширина искусственных дефектов, мм от 0,1 до 0,2
3. Шероховатость рабочей поверхности образца Ra, мкм, не более 3,2
4. Материал образца - конструкционная углеродистая сталь марки 45 по ГОСТ 1050.
