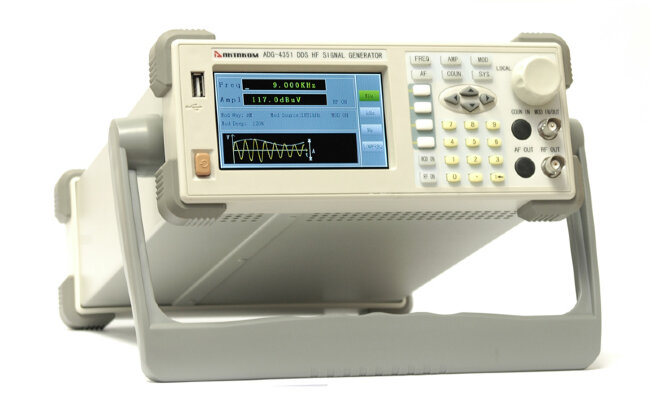

Генератор сигналов ADG-4401 в Новосибирске

Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.

• прямой цифровой синтез
• выходной импеданс РЧ: 50 Ом
• интерфейс (опционально): RS-232 и USB
• питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
• потребляемая мощность, не более: 35 ВА
• габаритные размеры: 240x90x363 мм
• масса: 3 кг
• Габариты в упаковочной таре 320х190х600 мм, вес 5,1 кг.

Технические характеристики

• Частота выходного сигнала: 9 кГц...450 МГц
• Разрешение по частоте: 1 Гц
• Опорный генератор: TCXO 10.000 МГц
• Температурная стабильность: ±2.5 ppm
• Амплитуда выходного сигнала (50 Ом): 0,3 мкВскз…1 Вскз
• Выходной уровень на РЧ (50 Ом): -105…+13 дБм нормированно -127…+13 дБм не нормированно
• Разрешение по амплитуде: 0,1 дБ
• Негармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм)
• Гармонические искажения, не более: -30 дБн (типичное, уровень ≤+4дБм)
• Субгармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм)
• Нелинейность: ±1 дБ (уровень ≤+4дБм, F=400 кГц)
• Форма выходного сигнала: синус
• Виды модуляции: AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция)
• Режим качание частоты

Параметры амплитудной модуляции (AM)

• Частота несущей: 9 кГц…450 МГц
• Глубина модуляции: 0…120%
• Разрешение: 0.1% (при глубине <10%), 1% (>10%)
• Погрешность: ±7%
• Внутренняя и внешняя модуляция
• Частота внутренней модуляции: 1 кГц или 400 Гц
• Частота внешнего модулирующего сигнала: 20 Гц...10 кГц

Параметры FM (частотной модуляции)

• Частота модуляции: 0…100 кГц
• Разрешение: 1 Гц (< 1 кГц), 10 Гц (≥ 1 кГц)
• Погрешность: ±7 %
• Внутренняя модуляция
• Частота внутренней модуляции: 1 кГц или 400 Гц

Параметры PM (фазовой модуляции)

• Девиация фазы: 0,1…5,0 рад
• Разрешение: 0,1 рад
• Погрешность: ±7 %
• Внутренняя модуляция
• Скорость модуляции: 1 кГц или 400 Гц

Параметры FSK (частотной манипуляция)

• Уровень модулированного сигнала – TTL
• Диапазон частоты скачка: 0...10 МГц
• Внешняя модуляция

Параметры PSK (фазовой манипуляция)

• Уровень модулированного сигнала – TTL
• Диапазон фазы: 0...360°
• Внешняя модуляция

Свипирование частоты

• Время свипирования: 10…1000 мс
• Шаг свипирования: 10 мс
• Диапазоны свипирования: 9 кГц…450 МГц

Стандартная комплектация

• Прибор
• Шнур питания
• Кабель соединительный BNC-BNC
• Руководство по эксплуатации
