Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 10 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма | ||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 10 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 5 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
Синусоидальный сигнал |
|||||
| Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) | ±0.2 дБ | ||||
| Коэффициент гармоник (1 Вп-п) | <-40 дБн | ||||
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% | ||||
| Фазовый шум (1 МГц, 1 Вп-п) | -110 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада (1 кГц, 1 Вп-п) | < 12 нс (10%~90%) типичное | ||||
| Выброс | < 5 % | ||||
| Коэф. заполнения | 20% ~ 80% (<1 МГц) 50% (1 МГц ... 5 МГц) | ||||
| Асимметрия (<50% коэф. заполнения) | 1% от периода + 5 нс | ||||
| Джиттер | 1 нс + 30 ppm | ||||
Треугольный сигнал |
|||||
| Нелинейность (1 кГц, 1 Вп-п, 50% симметрия) | < 0,1% типичное | ||||
| Симметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность импульса | 40 нс ~ 1000 кс | ||||
| Точность установки | 10 нс | ||||
| Время нарастания / спада | <12 нс | ||||
| Выброс | < 5% | ||||
| Джиттер | 1 нс + 30 ppm | ||||
Специальная и произвольная форма |
|||||
| Максимальное количество точек участвующих в формировании сигнала | 2~8 К точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 125 Мвыб/сек | ||||
| Время нарастания / спада | < 35 типичное | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
Характеристики выхода:
| Амплитуда (50 Ом) | 1 мВп-п ~ 10 Вп-п | |
| Амплитуда (Высокий импеданс) | 1 мВп-п ~ 20 Вп-п | |
| Разрешение по амплитуде | 1 мВп-п или 14 бит | |
| Смещение (AC+DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) | |
| Точность установки смещения | 1 мВ | |
| Выходной импеданс | 50 Ом (типично) | |
AM Модуляция:
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Коэффициент модуляции | 0% ~ 100% |
ЧМ Модуляция :
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной формы |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация частоты | 2 мГц ~ 20 МГц |
ФМ Модуляция :
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной формы |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация | 0 ~ 180° |
Частотная манипуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 100 кГц |
Режим свипирования (качания):
| Форма | синус, прямоугольный, пила |
| Закон | линейный / логарифмический |
| Направление | Вверх / Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов:
| Форма | синус, прямоугольный, пила, треугольный, специальной формы |
| Тип | Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный |
| Начальная / Конечная фаза | -360° ~ 360° |
| Время стояния | (10 мс ~ 500 с) ± 1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Частотомер:
| Функции | Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения | |
| Частотный диапазон | Один канал: 100 мГц~200 МГц немодулированный сигнал | |
| Разрешение | 6 разрядов | |
| DC связь | DC | ±1,5 В DC |
| 100 мГц...100 МГц | 250 мВп-п~5 Вп-п (DC+AC) | |
| 100 МГц...200 МГц | 450 мВп-п~3 Вп-п (DC+AC) | |
| AC связь | 100 мГц...100 МГц | 250 мВп-п~5 Вп-п |
| 100 МГц...200 МГц | 450 мВп-п~4 Вп-п | |
| Измерение длительности импульса и коэффициента заполнения | 1 Гц...10 МГц | 250 мВп-п~5 Вп-п |
| Параметры входа | Входной импеданс | 1 МОм |
| Связь | AC, DC | |
| ФВЧ | Вкл/Выкл | |
| Чувствительность | низкая, средняя, высокая | |
| Диапазон уровня запуска | ±2,5 В | |
Входы/выходы:
| Вход внешней модуляции | Диапазон входных частот | DC~20 кГц |
| Диапазон входных напряжений | ±5 Вп-п | |
| Входной импеданс | 10 кОм, типичное | |
| Вход внешнего запуска | Уровень | TTL |
| Фронт | нарастающий или спадающий (по выбору) | |
| Длительность импульса | >100 нс | |
| Задержка запуска | 0 нс~60 с | |
| Вход внешнего тактирования | Импеданс | 1 кОм, AC связь |
| Входное напряжение | 100 мВп-п~5 Вп-п | |
| Частота | 10 МГц±9 кГц | |
| Выход внешнего тактирования | Импеданс | 50 кОм, AC связь |
| Амплитуда | 3,3 Вп-п, доступно 1 МОм | |
| Вход частотомера (используется разъем Входа внешнего тактирования) | DC связь | ±1,5 В DC (DC) 250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц |
| AC связь | 250 мВп-п~5 Вп-п 1 Гц...100 МГц 450 мВп-п~4 Вп-п 100 МГц...200 МГц | |
| Связь между каналами, копирование каналов | Девиация фазы | 0° ~ 360° |
Основные характеристики:
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов | |
| Питание | 100~240 В АСскз, 50/60 Гц, CATII | |
| Интерфейс | USB устройство, USB host | |
| Потребляемая мощность | не более 18 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 235 х 110 х 295 мм | |
| Вес | 3 кг |
|
Стандартная комплектация
- прибор
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
- кабель BNC-BNC

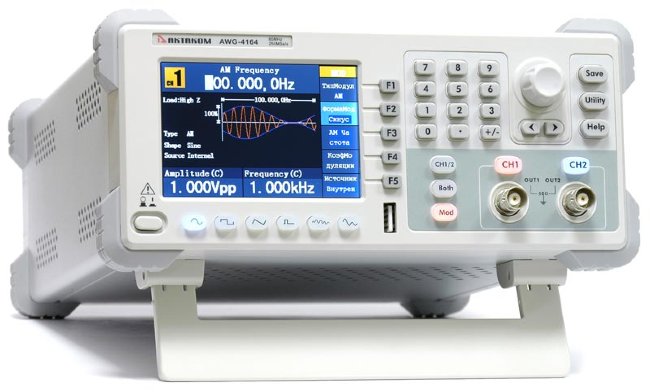

Генератор сигналов AWG-4112 в Новосибирске отзывы
