Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 160 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 39 типов специальной формы | ||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 40 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 4 МГц | ||||
| белый шум (Гаусс) | полоса 100 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 40 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
Синусоидальный сигнал |
|||||
| Коэффициент гармоник | |||||
| DC-1 МГц | <-54 дБн | ||||
| 1 МГц - 10 МГц | <-46 дБн | ||||
| 10 МГц - 100 МГц | <-36 дБн | ||||
| 100 МГц - 160 МГц | <-30 дБн | ||||
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) |
||||
| Фазовый шум | -116 дБн/Гц @ 100 кГц | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада | < 8 нс | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | 1 мГц ~ <10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| 40 мГц ~ 50 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения) | ||||
| Джиттер | 100 пс (типичное, СКЗ) | ||||
Треугольный сигнал |
|||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность импульса | ≥12 нс | ||||
| Период | 25 нс ~ 1 000 000 с | ||||
| Коэффициент заполнения | 0,0001% ~ 99,9999% | ||||
| Время нарастания / спада | 6 нс ~ 6 с, 100 пс разрешение | ||||
| Выброс | < 3% | ||||
| Джиттер | <100 пс (типичное, СКЗ) | ||||
Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К (СН1) / 512 К (CH2) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания / спада | < 10 нс (типичное) | ||||
| Джиттер (СКЗ) | < 2 нс | ||||
Характеристики выхода:
Канал (выход) | CH1 / CH2 |
|
| Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~100 МГц) 1 мВп-п ~ 2,5 Вп-п (100 МГц~130 МГц) 1 мВп-п ~ 1,5 Вп-п (130 МГц~160 МГц) | |
| Вертиакальное разрешение(100 кГц, синус) | ±(1 %+1 мВп-п) | |
| Неравномерность АЧХ (синус, 5 Вп-п) | ±0.1 дБ (≤10 МГц) ±0.2 дБ (≤60 МГц) ±0.4 дБ (≤100 МГц) ±0.8 дБ (≤160 МГц) | |
| Задержка между каналами | <1 нс | |
DC смещение:
Канал (выход) | CH1 / CH2 |
|
| Диапазон (DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) | |
| Погрешность | ±(1%+1 мВ) |
|
Выходной разъем:
Канал (выход) | CH1 / CH2 |
|
| Импеданс | 50 Ом | |
| Защита | защита от короткого замыкания | |
AM Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц) |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц) |
| Девиация частоты | 0 ~ 2.5 МГц |
ФМ Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц) |
| Девиация | 0 ~ 360° ; 0,1° разрешение |
Частотная манипуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц) |
Амплитудная манипуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц) |
ШИМ модуляция(CH1/CH2):
| Частота | 1 мГц ~ 50 кГц |
| Несущая | импульсный |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
Режим свипирования (качания)(CH1/CH2):
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Закон | линейный / логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов(CH1/CH2):
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
| Несущая | 2 мГц ~ 100 МГц |
| Тип | Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный |
| Начальная / Конечная фаза | 0° ~ 360° |
| Время стояния | 1 мкс ~ 1000 с + 0.1% |
| Задержка запуска | 232 нс ~ 34 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Вход внешней модуляции (Modulation On):
| Внешняя модуляция | ±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс) |
| Тип разъема | BNC |
Вход запуска (Ext Trig/Gate):
| Уровень | TTL |
| длительность импульса | > 50 нс |
| Входной импеданс | > 5 К, DC связь |
| Время отклика | свипирование:< 380 нс (типичное) |
| Тип разъема | BNC |
Выход запуска (Ext Trig/Gate):
| Уровень | TTL |
| Длительность импульса | > 60 нс (типичное) |
| Выходной импеданс | 50 Ом (типичное) |
| Максимальная частота | 1 МГц |
| Тип разъема | BNC |
Выход синхроимпульса (Sync Out):
| Уровень | TTL |
| Длительность | > 50 нс (типичное) |
| Входной импеданс | 50 Ом (типичное) |
| Максимальная частота | 2 МГц |
| Тип разъема | BNC |
Вход внешнего опорного генератора (10MHz In):
| Частота | 10 МГц ± 50 Гц |
| Уровень | 2.3 Вп-п ~ 3.3 Вп-п |
| Входной импеданс | 1 кОм (AC связь) |
| Тип разъема | BNC |
Выход внешнего опорного генератора (10MHz Out):
| Частота | 10 МГц |
| Уровень | >1 Вп-п |
| Входной импеданс | 50 Ом (AC связь) |
| Тип разъема | BNC |
Частотомер:
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | Один канал: 100 мГц ~ 200 МГц | ||
| Разрешение по частоте | 6 разрядов/с | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал) | |||
| AC связь | 1 Гц ~ 200 MГц | 100 мВскз ~ 5 Вп-п | |
| DC связь | DC диапазон девиации | +1.5 В | |
| 100 мГц ~ 100 МГц | 50 мВ ~ ±2.5 В | ||
| 100 МГц ~ 200 МГц | 100 мВ ~ ±2.5 В | ||
| Длительность импульса и коэффициент заполнения | 1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п) | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип свяи | AC, DC | ||
| ВЧ режекция | ON / OFF | ||
| Система запуска | Уровень запуска: -3 В ~ 1.8 В | ||
Основные характеристики:
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | |
| Питание | 100~240 В АСскз，45~66 Гц, CATII | |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 0 °C...40 °C | |
| Габаритные размеры | 261 х 105 х 344 мм | |
| Вес | 2,8 кг, вес в упаковочной таре 3,8 кг | |
Стандартная комплектация
- Генератор сигналов
- Шнур питания
- Руководство по эксплуатации

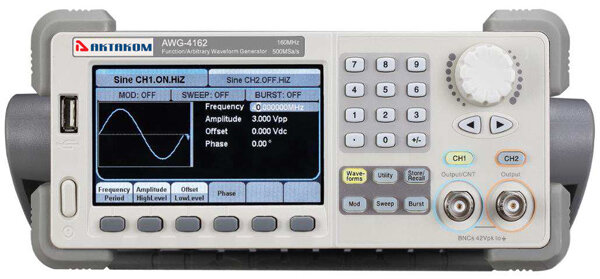

Генератор сигналов AWG-4162 в Новосибирске отзывы
