Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 160 МГц |
||||
| Количество каналов | 2 |
||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 150 типов специальной формы | ||||
| Генерация гармоник | 2...50 | ||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 60 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 60 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 5 МГц | ||||
| Встроенные формы | Количество точек участвующих в формировании сигнала | 16 384 | |||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Разрешение по частоте | 1 мкГц, 12 разрядов | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
Синусоидальный сигнал |
|||||
| Коэффициент гармоник | <-60 дБн (DC-10 МГц) <-55 дБн (10 МГц - 80 МГц) <-50 дБн (80 МГц - 100 МГц) <-45 дБн (≥120 МГц) | ||||
| Общие гармонические искажения | <0.1% | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада | ≤ 8 нс | ||||
| Выброс | ≤ 5 % | ||||
| Коэф. заполнения | 0,1% ~ 99,9% (мин. длительность 10 нс) | ||||
Треугольный сигнал |
|||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность | 10 нс ~ 99999 с | ||||
| Время нарастания / спада | ≥ 8 нс | ||||
Пользовательская (произвольная) форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | от 6 до 1 М точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Максимальная частота дискретизации | 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек | ||||
Амплитуда:
| Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~80 МГц) | |
| Амплитуда (выс. импеданс) | 2 мВп-п -20 Вп-п (≤40 МГц) 2 мВп-п - 10 Вп-п (40 МГц~80 МГц) | |
| Вертикальное разрешение | 1 мВп-п или 3 бит | |
| Точность | ±(1 %+2 мВп-п) | |
| Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) | ±0.2 дБ (<5 МГц) ±0.3 дБ (5 МГц ~ 20 МГц) ±0.5 дБ (20 МГц ~ 120 МГц) ±1.0 дБ (≥ 120 МГц) | |
DC смещение:
| Диапазон (DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) | |
| Погрешность | ± (1%+2 мВ+0,5% ампл.) |
|
| Разрешение | 0,1 мВdc ~ 2 мВdc | |
AM Модуляция:
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц) |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция:
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
ФМ Модуляция:
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
| Девиация | 0 ~ 360° |
Частотная, фазовая и амплитудная манипуляция
| Тип | FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная |
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Частота скачка | 1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK) |
| Диапазон | 1 мГц ~ 1 МГц |
SUM модуляция:
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц) |
| Коэффициент модуляции | 0% ~ 100% |
ШИМ модуляция:
| Частота | 1 мГц ~ 100 кГц |
| Несущая | импульсный |
| Источник | Внутренний / Внешний |
| Девиация | 0% ~ 99% |
Режим свипирования (качания):
| Время свипирования | 10 мс ~ 300 с |
| Закон | линейный / логарифмический |
| Направление | Вверх / Вниз |
| Время задержки, шага | 0 ~ 300 с |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов:
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
| Период | 1 мкс ~ 500 с |
| Тип | Количество импульсов: 1 ~ 1 000 000 |
| Начальная / Конечная фаза | 0° ~ 360° |
| Источник запуска | Ручной, внешний, внутренний |
Вход запуска и модуляции:
| Уровень | TTL |
| Входной импеданс | > 10 К номинальный |
| Тип разъема | BNC |
Выход синхроимпульса (Sync ):
| Уровень | TTL |
| Длительность | < 20 нс (типичное) |
| Входной импеданс | 50 Ом (типичное) |
| Тип разъема | BNC |
Частотомер:
| Частотный диапазон | Один канал: 100 мГц ~ 350 МГц | ||
| Разрешение по частоте | 7 разрядов/с | ||
| Длительность импульса и коэффициент заполнения | 100 нс ~ 20 с | ||
| Измерение коэф. заполнения | 1% ~ 99% | ||
Основные характеристики:
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | |
| Питание | 100~240 В АСскз，45~65 Гц | |
| Интерфейс | USB устройство, USB host, LAN | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 322 х 256 х 102 мм | |
| Вес | 3 кг |
|
Стандартная комплектация
- Генератор сигналов
- Шнур питания
- Руководство по эксплуатации

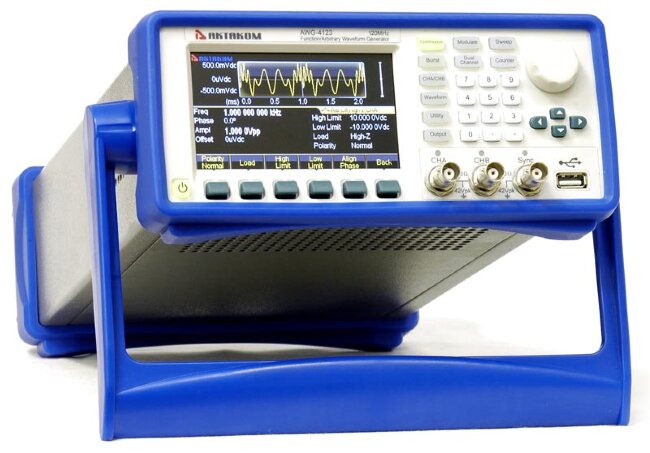

Генератор сигналов AWG-4163 в Новосибирске отзывы
