Индикатор чередования фаз CEM DT-902 в Новосибирске

Последовательность фаз является очень важным параметром для трёхфазных цепей. Правильное подключение обмоток асинхронного трехфазного двигателя предотвратит ошибку при его подключении и продлит срок службы оборудования. При запуске двигателя переменного тока также возникает магнитное поле, которое позволяет с помощью указателя последовательности фаз CEM DT-902 определить направление его вращения. Прибор может работать как в контактном, так и в бесконтактном режиме. В первом случае требуется подключение к трём фазам сети с помощью щупов, во втором — расположение указателя на продольной оси вала электродвигателя непосредственно на его корпусе либо на расстоянии 2-3 см от него.

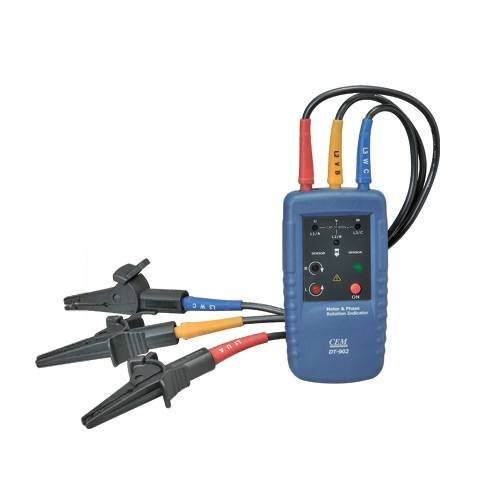

Для подключения CEM DT-902 к фазам электрооборудования или к обмотке электродвигателя в приборе предусмотрены три разноцветных провода с зажимами. Цвет провода соответствует фазам A (L1) B (L2) C (L3), что значительно облегчает процесс выбора фазы или обмотки двигателя. Для подключения к оборудованию указатель чередования фаз оснащён зажимами типа крокодил.

Электробезопасность является одной из важных отличительных особенностей прибора. Индикатор чередования фаз соответствует стандартам DIN VDE 0411, IEC61010 DIN, VDE 0413-7, IEC61557-7/EN61557-7. Прибор также защищён от перегрузок согласно CATIII 300V.

Для отображения результатов измерения указатель CEM DT-902 оснащен светодиодными индикаторами, размещенными на передней панели прибора: три из них указывают на наличие напряжения на соответствующей обмотке, два других определяют направление вращения двигателей (R или L). Номинальное напряжение работы прибора — от 120 В до 400 В. При этом указатель подаёт на фазу испытательный ток менее 3.5 мА. Питание прибора осуществляется от батарейки типа Крона.
