Функциональные возможности
Помимо контроля формы сигнала и фиксации его параметров в цифровом виде и долговременной записи в режиме регистратора, осциллограф Fluke 125B может использоваться для:
- Отслеживания показателей мощности одно- и трехфазных систем питания
- Измерения гармоник и других искажений, вносимых современными мощными нагрузками, контроля качества электроэнергии
- Тестирования промышленных сетей измеряя параметры сигнала в шинах в режиме Fieldbus.
Выполняя проверку шин, вы можете задать предельные значения показателей для линий выбранного типа – в ходе тестирования Fluke 125B будет оповещать вас о превышениях заданной нормы. Используя функцию относительных измерений, вы можете задать показатель нулевого эталона и фиксировать все отклонения от выбранного.
Особенности и преимущества

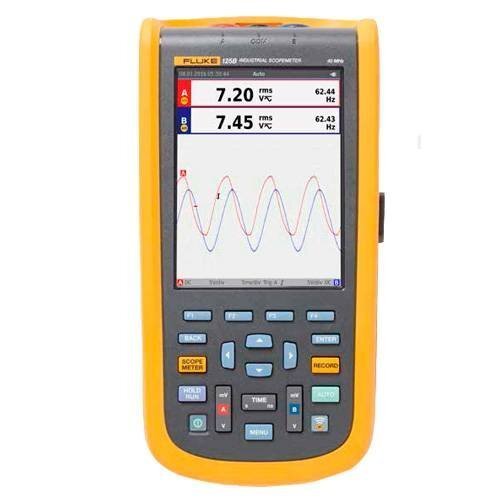

В отличие от младших моделей, осциллограф Fluke 125B имеет дополнительный поддиапазон для измерения сопротивления низких номиналов, что дает возможность тестировать цепи и компоненты с малым импедансом. Широкий измерительный диапазон и наличие у Fluke 125B двух каналов для одновременного измерения разных параметров позволяет эффективно и всесторонне обследовать системы различного типа. Для выполнения измерений можно использовать не только встроенный мультиметр, но и горизонтальные и вертикальные курсоры.
Функция Connect-and-View в сочетании с технологией IntellaSet значительно облегчает предварительную настройку осциллографа.
В комплекте с осциллографом Fluke 125B поставляется датчик с делителем 10:1 и токовые клещи, поэтому вам не придется докупать дополнительные аксессуары, а можно сразу приступать к измерениям.
| Функции | Полнофункциональные осциллограф с двумя входами и мультиметр | |
|---|---|---|
| Полоса пропускания осциллографа 40 МГц | ||
| Регистратор мультиметра и осциллографа | ||
| Измерения наведением курсора на осциллографе | ||
| Принадлежности в комплекте | Щуп с делителем напряжения 10:1 | |
| i400S Токовые клещи переменного тока | ||
| Режим осциллографа (Вертикально) | ||
| Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | по постоянному току и до 40 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
| с щупом VP41 10:1 | по постоянному току и до 40 МГц (-3 дБ) | |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | <10 Гц (-3 дБ) | |
| с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
| Время нарастания, без учета влияния щупов, измерительных проводов | 123B <17,5 нс 124B и 125B <8,75 нс |
|
| Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
| с BB120 | 1 МОм//24 пФ | |
| с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
| Режим осциллографа (Горизонтально) | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (в нормальном режиме) | Эквивалентная выборка | от 10 нс до 500 нс/деление |
| Выборка в реальном времени | от 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | от 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | до 4 Гигаотсчетов в секунду |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мегаотстчетов в секунду | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| при 40 МГц | 1,5 деления | |
| при 60 МГц | 4 деления | |
| Фронт | Положительный, отрицательный | |
| Расширенные функции осциллографа | ||
| Режимы отображения | Нормальный | Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
| Сглаживание | Подавление шумов сигнала. | |
| Всплески выкл. | Не регистрирует выбросы между отсчетами | |
| Огибающая | Регистрация и отображение минимальных и максимальных значений сигнала во времени. | |
| Автоматическая настройка (Connect-and-View ™ | Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. | |
| Измерительный прибор с двумя входами | ||
| 6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C. | ||
| Вход A и вход B | ||
| Напряжение постоянного тока (VDC) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность | ± (0,5 % +5 отсчетов) | |
| Подавление синфазной помехи (CMRR) | >100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц | |
| Отсчеты во всем диапазоне | 5000 отсчетов | |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) | от постоянного тока до 60 Гц (В переменного + постоянного тока) | ± (1 % +10 отсчетов) |
| от 1 до 60 Гц (В переменного тока) | ± (1 % +10 отсчетов) | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) | от 60 Гц до 20 кГц | ± (2,5 % +15 отсчетов) |
| Подавление постоянной составляющей (только для напряжения переменного тока) | >50 дБ | |
| Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
| >60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Погрешность | Погрешность, максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Показание во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц | |
| Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % +2 отсчетов) | |
| Показание во всем диапазоне | 10000 отсчетов | |
| Число оборотов в минуту | ||
| Максимальное показание | 50,00 тыс. об./мин. | |
| Погрешность | ± (0,5 % +2 отсчетов) | |
| Рабочий цикл (ИМПУЛЬС) | ||
| Диапазон | от 2 % до 98 % | |
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Рабочий цикл (PULSE) | ||
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Отсчеты во всем диапазоне | 1000 отсчетов | |
| Сила тока (AMP) | ||
| С токовыми клещами | Диапазоны | такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения |
| Коэффициенты усиления | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА | |
| Погрешность | такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей) | |
| Температура (TEMP) с дополнительным датчиком температуры | ||
| Диапазон | 200 °C/деление (200 °F/деление) | |
| Коэффициент усиления | 1 мВ/°C и 1 мВ/°F | |
| Погрешность | такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры) | |
| Децибелы (дБ) | ||
| 0 дБВ | 1 В | |
| 0 дБм (600 Ом / 50 Ом) | 1 мВт соответствует 600 Ом или 50 Ом | |
| дБ напряжения | Напряжение постоянного, переменного или переменного + постоянного тока | |
| Показания во всем диапазоне | 1000 отсчетов | |
| Коэффициент амплитуды (CREST) | ||
| Диапазон | 1–10 | |
| Показание во всем диапазоне | 90 отсчетов | |
| Фаза | ||
| Режимы | от A к B, от B к A | |
| Диапазон | от 0 до 359 градусов | |
| Разрешение | 1 градус | |
| Мощность | ||
| Схемы подключения | 1-фазная/ 3-фазная 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки) | |
| Коэффициент мощности (PF) | Отношение активной и полной мощности — от 0,00 до 1,00 | |
| Ватт | Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока) | |
| Показание во всем диапазоне | 999 отсчетов | |
| ВА | В (среднеквадратичное значение) x А (среднеквадратичное значение) | |
| Показание во всем диапазоне | 999 отсчетов | |
| Реактивная мощность (ВАр) | √((ВА)2 -Вт 2 ) | |
| Показание во всем диапазоне | 999 отсчетов | |
| Напряжение ШИМ | ||
| Назначение | измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода | |
| Принцип действия | показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты | |
| Погрешность | Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов | |
| Между входом A и общей шиной | ||
| Ом (Ω) | ||
| Диапазоны | 123B и 124B | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
| 125B | 50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
| Погрешность | ± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов) | |
| Показание во всем диапазоне | от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов | |
| Измерительный ток | от 0,5 мА до 50 нА, уменьшается с ростом предела измерений | |
| Напряжение разомкнутой цепи | <4 В | |
| Проверка целостности цепей (Cont) | ||
| Звуковой сигнал | <(30 Ом ± 5 Ом) в диапазоне 50 Ом | |
| Измерительный ток | 0,5 мА | |
| Обнаружение коротких замыканий | ≥1 мс | |
| Диод | ||
| Измерительное напряжение | при 0,5 мА | >2,8 В |
| при разомкнутой цепи | <4 В | |
| Измерительный ток | 0,5 мА | |
| Полярность | + на входе A, - на общем проводе COM | |
| Емкость (CAP) | ||
| Диапазоны | 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ | |
| Показание во всем диапазоне | 5000 отсчетов | |
| Измерительный ток | от 500 нА до 0,5 мА, возрастает с ростом предела измерений | |
| Дополнительные функции измерений | ||
| Установка нуля | Устанавливает фактическое значение в качестве эталонного | |
| Режим AutoHold (на входе А) | Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока. | |
| С фиксированной десятичной точкой | Активируется при использовании клавиш аттенюатора. | |
| Получение показаний с помощью курсоров | ||
| Источники | A, B | |
| Одна вертикальная линия | Получение среднего, минимального и максимального значения | |
| Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
| Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD) | ||
| Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии. | ||
| Двойные вертикальные линии | Значения размаха сигнала, временного интервала и обратного временного интервала | |
| Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
| Двойные горизонтальные линии | Считывание максимального и минимального значений и размаха сигнала | |
| Время нарастания или спада | Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме) | |
| Погрешность | Как погрешность осциллографа | |
| Регистратор | ||
| Регистратор фиксирует результаты измерения в режиме Meter Recorder регистрации измерений или непрерывно записывает отсчеты величины сигнала в режиме Scope Recorder записи осциллограмм. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B). | ||
| Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам. | ||
| Результаты измерений | ||
| Скорость измерений | Не более 2 измерений/с | |
| Объем записываемых данных (мин., макс., среднее значение) | 2 миллиона показаний для 1 канала | |
| Продолжительность записи | 2 недели | |
| Максимальное количество событий | 1024 | |
| Запись формы сигнала | ||
| Максимальная частота дискретизации | 400 тысяч отсчетов/с | |
| Размер встроенной памяти | Емкость записи — 400 миллионов отсчетов | |
| Продолжительность записи во встроенную память | 15 минут с интервалом 500 мкс | 11 часов с интервалом 20 мс |
| Емкость карты SD для записи | 1,5 миллиарда отсчетов | |
| Продолжительность записи на карту SD | 11 часов с интервалом 500 мкс | 14 дней с интервалом 20 мс |
| Максимальное количество событий | 64 | |
| Качество электроэнергии | ||
| Показания | Вт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц | |
| Вт, ВА, диапазоны ВАр (авто) | от 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт | |
| при выборе: суммарный (%r) | ± (2 % + 6 отсчетов) | |
| при выборе: основной (%f ) | ± (4 % + 4 отсчетов) | |
| DPF | от 0,00 до 1,00 | |
| PF | от 0,00 до 1,00, ± 0,04 | |
| Диапазон частот | от 10,0 Гц до 15,0 кГц | от 40,0 Гц до 70,0 Гц |
| Число гармоник | От постоянного тока до 51 | |
| Показания / показания при выборе курсором (основная гармоника от 40 до 70 Гц) | Напряжение (среднеквадратичное) / ток (среднеквадратичный) / Ватт | можно выбрать значения для каждой гармоники, начиная с первой |
| Контроль состояния шин | ||
| Ти п | Подтип | Протокол |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | EIA-422 |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 тип 1; 31,25 Кбит |
| Profibus | DP | EIA-485 |
| PA | 61158 тип 1 | |
| RS-232 | EIA-232 | |
| RS-485 | EIA-485 | |
| Прочие | ||
| Дисплей | Тип | 5,7 дюймов, цветной, активная матрица TFT |
| Разрешение | 640 x 480 пикселей | |
| Отображение формы сигнала на дисплее | Вертикально | 10 делений по 40 пикселей |
| Горизонтально | 12 делений по 40 пикселей | |
| Питание | Внешнее | через сетевой адаптер BC430 |
| Входное напряжение | от 10 до 21 В постоянного тока | |
| Потребляемая мощность | обычно 5 Вт | |
| Входной соединитель | гнездо диаметром 5 мм | |
| Внутреннее | с помощью батареи BP290 | |
| Питание от батареи | литиево-ионный аккумулятор 10,8 В | |
| Время работы | 7 часов при 50% яркости подсветки | |
| Время заряда | 4 часа при выключенном измерительном приборе, 7 часов при включенном измерительном приборе | |
| Допустимая окружающая температура | от 0 до 40 °C (от 32 до 104 °F) во время зарядки | |
| Память | Встроенная память может сохранять 20 наборов данных (формы сигналов и настроек) | Гнездо для карты памяти Micro SD с дополнительной картой памяти SD (максимальный размер — 32 Гб) |
| Механические характеристики | Размер | 259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма) |
| Масса | 1,4 кг (3,2 фунта) с батареей | |
| Интерфейс | С оптической развязкой | Передача копий изображений на экране (растровые изображения), настроек и данных |
| USB для подключения к ПК / блокнотному ПК | через USB-адаптер/кабель OC4USB с оптической развязкой (по заказу) с помощью ПО FlukeView ® для Windows ® | |
| Дополнительный WiFi-адаптер | Быстрая передача копий изображений на экране (растровые изображения), настроек и данных на ПК / блокнотный ПК, планшетный ПК, смартфон, и т. д. Прибор имеет порт USB для подсоединения трансивера WiFi. По соображениям безопасности не используйте порт USB с кабелем. | |
| Требования к условиям окружающей среды | ||
| Требования к условиям окружающей среды | MIL-PRF-28800F, Класс 2 | |
| Температура | Работа от батареи | От 0 до 40 °C (от 32 до 104 °F) |
| Работа от сетевого адаптера | От 0 до 50 °C (от 32 до 122 °F) | |
| Хранение | От -20 до 60 °C (от -4 до 140 °F) | |
| Влажность (рабочая) | при температуре 0 до 10 °C (от 32 до 50 °F) | без конденсации |
| при температуре 10 до 30 °C (от 50 до 86 °F) | 95 % | |
| при температуре 30 до 40 °C (от 86 до 104 °F) | 75 % | |
| при температуре 40 до 50 °C (от 104 до 122 °F) | 45 % | |
| Хранение | при температуре -20 до 60 °C (от -4 до 140 °F) | без конденсации |
| Подъем на высоту | Эксплуатация на высоте 3 км (10 000 футов) | CAT III 600 В |
| Эксплуатация на высоте 2 км (6 600 футов) | CAT IV 600 В | |
| Хранение | 12 км (40 000 футов) | |
| Электромагнитная совместимость (ЭМС) | Международные нормы | IEC 61326-1: Промышленные нормы, CISPR 11: Группа 1, класс A |
| Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) | |
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103. | |
| Беспроводная связь с помощью с адаптера | Диапазон частот | От 2412 до 2462 МГц |
| Выходная мощность | <100 мВт | |
| Защита корпуса | IP51, согласно: EN/IEC60529 | |
| Безопасность | Общие сведения | IEC 61010-1: Класс загрязнения 2 |
| Измерение | IEC 61010-2-033: CAT IV 600 В/CAT III 750 В | |
| Макс. напряжение на входах A и B | Непосредственно на входе или с проводами | 600 В (среднеквадратичное) CAT IV и ниже |
| С переходником BB120 между соединителем BNC и однополюсным штекером | 600 В (среднеквадратичное) и ниже | |
| Макс. плавающее напряжение между любой клеммой и заземлением | 600 В (среднеквадратичное) C at IV, 750 В (среднеквадратичное) до 400 Гц | |
Осциллограф Fluke 125B в Новосибирске отзывы
About this product reviews yet. Be the first!
