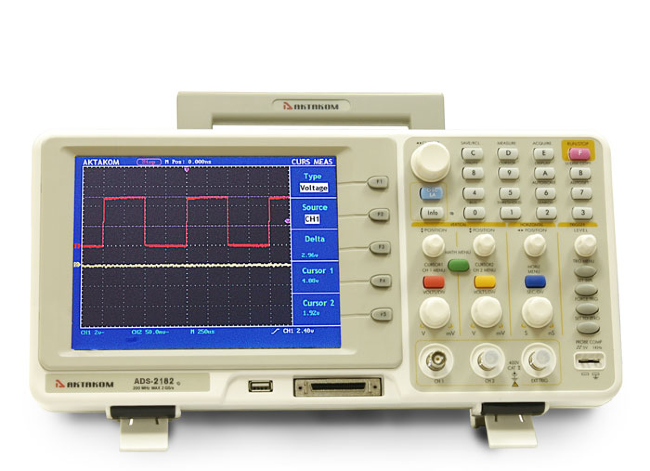

Осциллограф цифровой ADS-2182 в Новосибирске

Переключение между режимами осуществляется кнопкой LA на лицевой панели. Для работы (анализа сигналов) в режиме осциллографа используется подключение к разъемам BNS справа на лицевой панели прибора. Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник (АСА-6516, входит в дополнительную комплектацию). Прибор обеспечивает:

• 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.
• курсорные измерения
• интерполяция sin(x)/x
• сохранение во внутреннюю память: 4 осциллограммы
• 16 канальный логический анализатор
• USB интерфейс для связи с ПК
• возможность сохранения на USB флэш-устройство
• большой 20 см цветной ЖКИ дисплей
• автономная работа от аккумулятора (опция)

Технические характеристики осциллографа

• 2 канала + внешний запуск
• полоса пропускания: 100 МГц
• максимальная частота дискретизации: 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
• максимальная глубина памяти: 2,5 М точек
• связь по входам: AC, DC, закорачивание на землю
• входной импеданс: 1 МОм ± 2%, 15 пФ ± 5 пФ
• ограничение полосы пропускания: 20 МГц
• задержка между каналами: 150 пс
• время нарастания: не более 1,7 нс
• коэффициент развертки: 1 нс/дел...100 с/дел с шагом 1-2-5
• максимальное входное напряжение: 400 Вп-п
• вертикальная чувствительность: 2 мВ/дел...10 В/дел
• вертикальное разрешение: 8 бит
• погрешность: ± 3%
• сдвиг: ±1 В (5 мВ...50 мВ) ±10 В (100 мВ...1 мВ) ±100 В (2 В...10 В)
• математические операции между каналами: суммирование, вычитание, умножение, деление, инверсия
• анализ спектров на основе быстрого преобразования Фурье (БПФ): Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
• режимы регистрации: нормальный (выборка), пиковый детектор, усреднение (4...128)
• режимы синхронизации: по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск
• встроенный 6-ти разрядный частотомер
• режим послесвечения
• режим X-Y (фигуры Лиссажу)
• возможность сохранения на USB носитель

Технические характеристики логического анализатора (требуется активация)

• количество каналов – 16
• полоса пропускания – 33МГц
• частота сэмплирования – 20 выб/сек -100 Мвыб/сек
• память – 16К (Low memory), 256K (General memory), 4М (Deep memory)
• установка порогового напряжения - CMOS/(2.5В), LVCMOS3.3/(1.7В), VCMOS2.5/(1.3В), LVCMOS1.8/(0.9В), пользовательские настройки (0~4.09В с шагом 0.01В)
• диапазон входных сигналов – 0..5В
• система данных – бинарная, десятичная, шестнадцатиричная
• режимы запуска – по фронту, по шине, по шаблону, последовательный, распределенный, по длительности сигнала
• цифровая фильтрация
• курсорные и автоизмерения
• возможность сохранения на USB носитель
• пробник логического анализатора АСА-6516 (приобретается отдельно)

Общие технические характеристики

• интерфейс: USB-host, USB-device, RS-232 (опция)
• дисплей: 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
• питание: 100-240 В, 50 Гц
• потребляемая мощность: не более 18 Вт
• габаритные размеры: 370x180x120 мм
• масса: 2,2 кг
• Габаритные размеры в упаковочной таре 280х180х405, вес 3,2 кг.

Комплект поставки:

• прибор
• осциллографические щупы – 2 шт.
• сетевой кабель
• USB кабель для подключения к ПК
• краткое описание работы
• руководство по эксплуатации
