Узел обвязки фанкойла с балансировочным клапаном DF-3WVBI 3/4 Kvs (2.5) в Новосибирске

Безотказная работа любого климатического оборудования зависит от ряда факторов, и фанкойлы – не исключение. При проектировании и монтаже фанкойлов следует особое внимание уделять обвязке. Грамотное проектирование запорно-регулирующего узла обвязки фанкойла обеспечит бесперебойное функционирование оборудования.

Запорно-регулирующие узлы DANTEX предназначены для подключения фанкойла к магистральным трубопроводам холодо- или теплоснабжения, а также автоматического управления подачей холодо- или теплоносителя в теплообменник фанкойла по сигналу от датчика температуры воздуха в помещении.

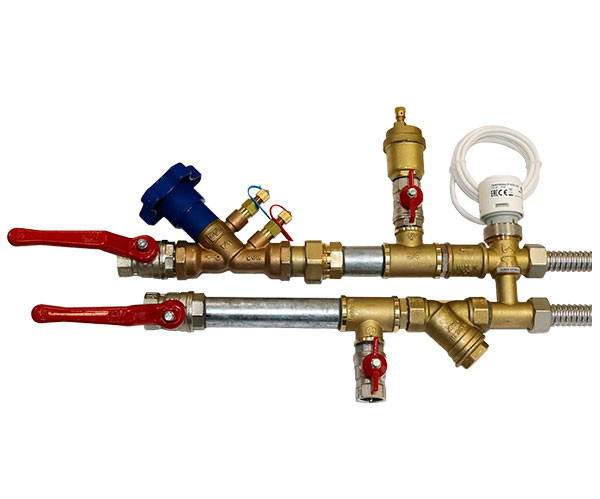

Узел обвязки фанкойла DANTEX представляет собой устройство, состоящее из двухходового или трехходового клапана, сервопривода, балансировочного клапана, предохранительной и запорной арматуры. Узлы обвязки могут отличаться в зависимости от пожелания заказчика и конкретной схемы подключения фанкойла. Подключение к фанкойлу осуществляется гибкой нержавеющей подводкой, входящей в конструкцию узла. Стандартная длина нержавеющей подводки составляет 500 мм, при необходимости в процессе монтажа ее можно укоротить до требуемых размеров с помощью специального инструмента.

Все элементы конструкции запорно-регулирующего узла (краны, фитинги, приводы) собираются из высококачественных комплектующих ведущих мировых производителей.

При монтаже резьбовых элементов запорно-регулирующего узла между собой применяются сантехнический лен и специальная мастика для пропитки льна. Данное сочетание является идеальным решением для герметизации резьбовых соединений.

Запорно-регулирующий узел DANTEX перед упаковкой проходит гидравлические испытания на стенде. Собранный узел подключают к опрессовочному насосу и испытывают давлением 1,6 MПа в течение 5 минут. Если узел проходит испытание, на упаковку наклеивают специальный стикер, подтверждающий прохождение испытания.

№	Наименование элемента	Страна производства	Кол-во
1	DF-3WVAI 3/4Kvs (2.5) трехходовой клапан с байпасом и приводом	Италия	1
2	Клапан ручной балансировочный 3/4"	Италия	1
3	Кран шаровой НВ 1/2", ручка-бабочка	Италия	2
4	Кран шаровой НВ 3/4", ручка-рычаг	Италия	1
5	Кран шаровой ВВ 3/4", ручка-рычаг	Италия	1
6	Фильтр сетчатый муфтовый 3/4"	Италия	1
7	Воздухоотводчик автоматический вертикальный выпуск 1/2"	Италия	1
8	Тройник переходной, внутренняя резьба 3/4"x1/2"x3/4"	Италия	2
9	Муфта 3/4" внутренняя резьба	Италия	1
10	Ниппель, наружная резьба 3/4"	Италия	2
11	Разъемное соединение «американка», внутренняя/наружная резьба 3/4"	Италия	1
12	Бочонок оцинкованный 3/4", длина 55мм	Россия	1
13	Бочонок оцинкованный 3/4", длина 140мм	Россия	1
14	Подводка из гофрированной нержавеющей трубы с накидными гайками 3/4" длина 500 мм	Россия	2
