Узел обвязки фанкойла с трехходовым клапаном Kvs 2,5 с балансировочным клапаном в Новосибирске

Безотказная работа любого климатического оборудования зависит от ряда факторов, и фанкойлы – не исключение. При проектировании и монтаже фанкойлов следует особое внимание уделять обвязке. Грамотное проектирование запорно-регулирующего узла обвязки фанкойла обеспечит бесперебойное функционирование оборудования.

Запорно-регулирующие узлы DANTEX предназначены для подключения фанкойла к магистральным трубопроводам холодо- или теплоснабжения, а также автоматического управления подачей холодо- или теплоносителя в теплообменник фанкойла по сигналу от датчика температуры воздуха в помещении.

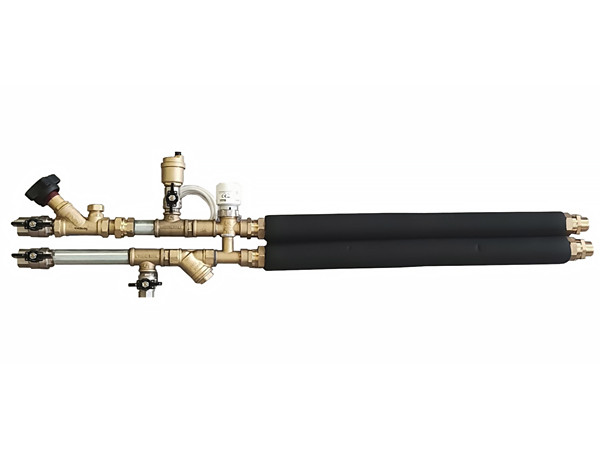

Узел обвязки фанкойла DANTEX представляет собой устройство, состоящее из двухходового или трехходового клапана, сервопривода, балансировочного клапана, предохранительной и запорной арматуры. Узлы обвязки могут отличаться в зависимости от пожелания заказчика и конкретной схемы подключения фанкойла. Подключение к фанкойлу осуществляется гибкой нержавеющей подводкой, входящей в конструкцию узла. Стандартная длина нержавеющей подводки составляет 500 мм, при необходимости в процессе монтажа ее можно укоротить до требуемых размеров с помощью специального инструмента.

Все элементы конструкции запорно-регулирующего узла (краны, фитинги, приводы) собираются из высококачественных комплектующих ведущих мировых производителей.

При монтаже резьбовых элементов запорно-регулирующего узла между собой применяются сантехнический лен и специальная мастика для пропитки льна. Данное сочетание является идеальным решением для герметизации резьбовых соединений.

Запорно-регулирующий узел DANTEX перед упаковкой проходит гидравлические испытания на стенде. Собранный узел подключают к опрессовочному насосу и испытывают давлением 1,6 MПа в течение 5 минут. Если узел проходит испытание, на упаковку наклеивают специальный стикер, подтверждающий прохождение испытания.

ЭЛЕМЕНТЫ КОНСТРУКЦИИ ЗАПОРНО-РЕГУЛИРУЮЩЕГО УЗЛА DANTEX

№	Наименование элемента	Страна производства	Кол-во
1	Кран шаровый полный проход 3/4" НВ	Италия	1
2	Кран шаровый полный проход 3/4" ВВ	Италия	1
3	Балансирововочный клапан ручной STAD 3/4"	Беларусь	1
4	Разъемное соединение НВ, американка	Италия	1
6	Кран шаровый полный проход 1/2" НВ	Италия	1
9	Автоматический воздухоотводчик 1/2"	Италия	1
10	Сетчатый косой фильтр 3/4"	Италия	1
11	Трехходовой клапан с байпасом Kvs 2,5 с приводом on/off 230V	Китай	1
16	Гибкая подводка в изоляции с комплектом фитингов 3/4"	Россия	2
